Кабельные наклейки для маркировки кабеля D от 3 до 9 мм., под печать на лазерном принтере

Артикул: CL24-40/MW-PT/UP
Размеры(в x д):
40мм x 24мм
Формат листа:
А4
Область для надписи:
38мм x 22мм
Количество на листе:
42
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Белый
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция Скачать PDF

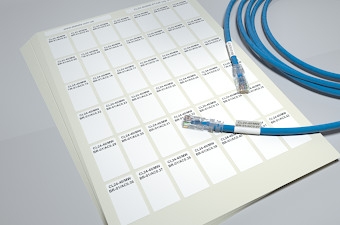

Кабельные стикеры размером ДхВ 24х40 мм используются для обозначения провода или жилы с внешним диаметром 3-9 мм и площадью сечения 7-44 мм2. Данные наклейки изготовляются из белого полиэстера, имеют толщину 200 мкм и матовую поверхность. За счет высокой эластичности материала бирка не пережимает кабель, что крайне важно для нормального функционирования информационных кабелей. Все наклейки поставляются на листах формата А4, в надрезанном виде, что облегчает и ускоряет их извлечение с листа и размещение на кабеле. На одном листе находится 40 наклеек.

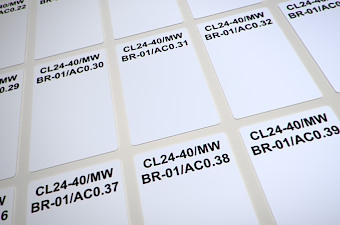

Идентификационные надписи на кабельных стикерах рекомендуется наносить с помощью офисного лазерного принтера, можно также воспользоваться промышленным перманентным маркером. Тонер лазерного принтера хорошо вжигается в материал, что обеспечивает долговечность надписи. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки», которое предоставляется абсолютно бесплатно, с помощью которого на стикере можно размещать и печатать информацию разного рода: это может быть буквенно-цифровая запись, изображение, штрих-код и т.п. Область на наклейке ДxB, доступная для печати, - 22х38 мм2. Надпись может состоять из одной или нескольких строк как по вертикали, так и по горизонтали, что обеспечивает универсальность стикера при его использовании как в виде флажка, так и в виде обвивающей кабель наклейки, а также применение его для кабелей разных диаметров. Наклейками-«флажками» маркируются тонкие кабели, провода и жилы, поскольку их площадь сечения не всегда достаточна для размещения нужного объема информации.

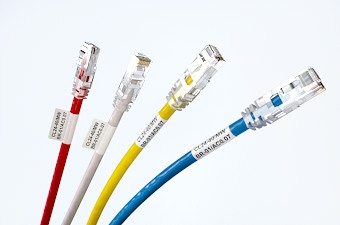

Данные наклейки рекомендуется использовать для маркировки кабелей, обозначения силовых, информационных медных кабелей и патч-кордов категорий CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A в серверных, ЦОДах, офисных помещениях.  Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать бирки на кабель.


Кабельные наклейки для маркировки силового и информационного кабеля для печати на офисном лазерном принтере - CL24-40/MW-PT/UP

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
