Наклейки белого цвета для маркировки кабеля c D от 3 до 8 мм., под печать на лазерном принтере

Артикул: LPN.DC0008.M0001
Размеры(в x д):
38мм x 25.5мм
Формат листа:
А4
Область для надписи:
36мм x 23.4мм
Количество на листе:
42
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Белый
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Использование перманентного маркера для нанесения идентификации непосредственно на коммутационные шнуры (патч-корды) в условиях частой перекоммутации является проблемной и недопустимой практикой. Поэтому основным видом идентификации концов кабеля должны стать сменные надписи, которые можно реализовать посредством применения сменных наклеек для маркировки кабеля.

Согласно стандарту маркировки кабельных систем «TIA/EIA-606-A», белый цвет используется для обозначения секций первого уровня подсистемы внутренних магистралей. Особенностью схемы цветового кодирования на магистральных уровнях проводки является то, что любой магистральный кабель СКС всегда соединяет панели, которые отмечаются одинаковым цветом.

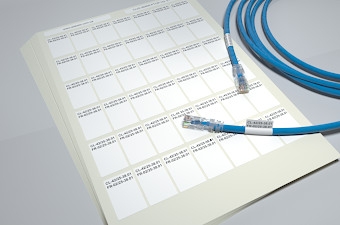

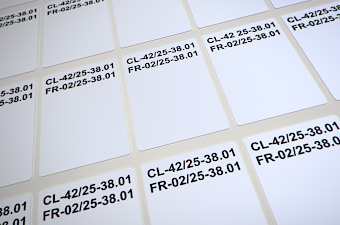

Кабельные стикеры изготовлены из белого полиэстера, имеют матовую поверхность и предназначены для маркировки провода диметром 3-8 мм с площадью сечения до 56 мм2. Размер наклеек ДхВ 25,5х38мм, толщина 200 мкм. На листе формата А4 находится 42 наклейки. Они поставляются в подрезанном виде, что облегчает и ускоряет их извлечение с листа. Монтаж стикеров возможно в виде ообвивающих кабель наклеек, а на проводах с небольшим диаметром, где сечение кабеля не позволяет нанести читабельную запись, можно использовать как флажок.

Надпись на кабельные наклейки рекомендуется наносить с помощью офисного лазерного принтера, можно также воспользоваться перманентным маркером. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки», с помощью которого создавать записи буквенно-цифрового или графического вида легко и просто. Информацию можно выводить на наклейку в одну или несколько строк, или даже на всю рабочую площадь, равную 23х36 мм2. ПО «Ассистент маркировки» поставляется бесплатно, и его можно загрузить на нашем сайте вместе с подробной видео-инструкцией по использованию.

Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий: CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A.  Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать кабельные бирки.
Старый артикул CL25-38/MW-PT/UP

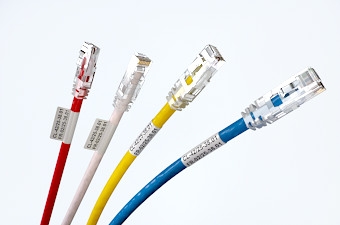

Наклейки белого цвета используются для маркировки информациооных и силовых кабелей, надпись наносится с помощью лазерного офисного принтера или маркера.

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
