Наклейки для маркировки информационного кабеля, патч-кордов c D от 3 до 7 мм., под печать на лазерном принтере

Артикул: CL24-35/MW-PT/UP
Размеры(в x д):
34.5мм x 24мм
Формат листа:
А4
Область для надписи:
32.5мм x 22мм
Количество на листе:
49
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

При переключении коммутационных шнуров информация, записанная на концах кабеля, теряет свою актуальность, поэтому требуется ее актуализация. Практика показала, что использование надписей нанесенных маркером непосредственно на кабеле в таких случаях является проблемным и недопустимым. Поэтому основным видом идентификации концов кабеля должны стать меняющиеся надписи, которые можно реализовать посредством использования сменных наклеек для маркировки кабеля.

Согласно стандарту маркировки кабельных систем «TIA/EIA-606-A», белый цвет используется для обозначения секций первого уровня подсистемы внутренних магистралей. Особенностью схемы цветового кодирования на магистральных уровнях проводки является то, что любой магистральный кабель СКС всегда соединяет панели, которые отмечаются одинаковым цветом.

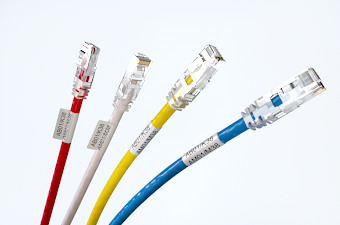

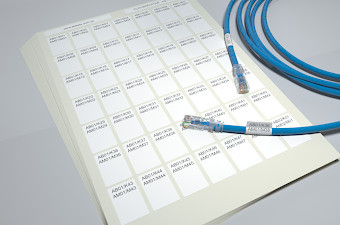

Кабельные стикеры размером ДхВ 24х34.5 мм предназначены для маркировки кабеля диаметром 3-7 мм и площадью сечения до 38 мм2. Изготовляются наклейки из полиэстера белого цвета, имеют толщину 200 мкм и матовую поверхность. Поставляются в подрезанном виде, что облегчает и ускоряет их извлечение с листа. На листе А4 находится 49 наклеек. Монтаж стикеров возможно в виде обвивающих кабель наклеек, а для кабеля небольшого диаметра, с сечением, не позволяющим нанести читабельный идентификатор, возможно использование наклеек-«флажков».

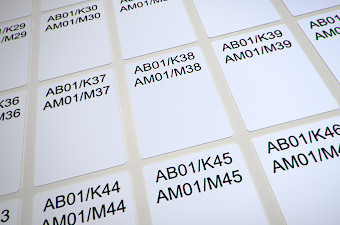

Надписи на бирках рекомендуется наносить с помощью лазерного офисного принтера, можно также воспользоваться перманентным маркером. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки». С помощью данной программы создавать записи буквенно-цифрового или графического вида легко и просто. Информация может выводиться на наклейку в одну или несколько строк, или даже на всю рабочую площадь, равную 22х32,5 мм2. ПО «Ассистент маркировки» поставляется бесплатно, его можно загрузить на нашем сайте вместе с подробной видео-инструкцией по использованию.

Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий: CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A.  Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать бирки на кабель.

Наклейки используются для маркировки информациооных и силовых кабелей, надпись наносится лазерным офисным принтером или маркером.

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
