Наклейки, красного цвета, для маркировки информационного кабеля, патч-кордов c D от 3 до 7 мм., под печать на лазерном принтере

Артикул: CL24-36/MR-PT/UP
Размеры(в x д):
36мм x 24мм
Формат листа:
А4
Область для надписи:
34мм x 22мм
Количество на листе:
49
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Цветовое кодирование элементов СКС используется в тех случаях, когда есть необходимость в цветовом разграничении оборудования.

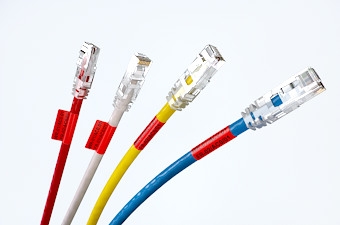

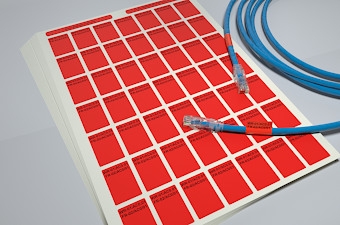

Кабельные стикеры красного цвета предназначены для использования на проводах диметром 3-7 мм и площадью сечения до 38 мм2. Изготовляются из полиэстера, размер наклеек ДхВ 24х36 мм, толщина 200 мкм, поверхность матовая. На листе формата А4 находится 49 наклеек. Наклейки поставляются в подрезанном виде, что облегчает и ускоряет их извлечение с листа. Монтаж стикеров возможно в виде наклеек, обвивающих кабель, а на проводах с небольшим диаметром, где сечение не позволяет нанести читабельную надпись, можно использовать наклейки в виде флажка.

Надписи на наклейках рекомендуется наносить с помощью офисного лазерного принтера, возможно также использование перманентного маркера. Для печати идентификаторов на лазерном принтере нами специально было разработано ПО «Ассистент маркировки», с помощью которого можно создавать любые текстовые или графические надписи с последующим выводом их на печать. Стандартная область для маркировки при использовании ПО - 22х34 мм2. ПО «Ассистент маркировки» поставляется бесплатно, и его можно загрузить на нашем сайте, вместе с подробной видео-инструкцией по использованию.

Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий: CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A. Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать бирки для маркировки кабелей.

Наклейки красного цвета используются для маркировки информациооных и силовых кабелей, надпись наносится с помощью лазерного офисного принтера или маркера

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
