Наклейки, синего цвета, для маркировки информационного кабеля, патч-кордов c D от 3 до 7 мм., под печать на лазерном принтере

Артикул: CL24-36/MB-PT/UP
Размеры(в x д):
36мм x 24мм
Формат листа:
А4
Область для надписи:
34мм x 22мм
Количество на листе:
49
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Цветовая маркировка используется для разграничения функциональных областей СКС. Поэтому цветные маркеры рекомендуется использовать в тех коммутационных пространствах, где недостаточно обозначать кабели только буквенно-цифровой или графической записью, а необходимо еще цветовое кодирование. Согласно стандарту маркировки кабельных систем «TIA/EIA-606-A», голубой (синий) цвет используется для обозначения горизонтальной подсистемы кабельной сети.

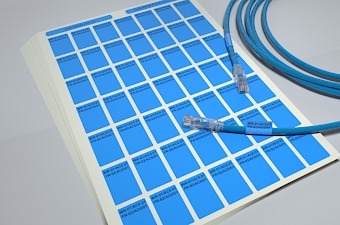

Кабельные стикеры, изготовленные из синевого (голубого) полиэстера с матовой поверхностью, рекомендуются для маркировки проводов диметром 3-7 мм и площадью сечения до 38 мм2. Размер наклеек ДхВ 24х36 мм, толщина 200 мкм. На листе формата А4 находится 49 стикеров. Поставляются они в подрезанном виде, что облегчает и ускоряет их извлечение с листа. Монтаж стикеров возможно в виде обвивающих кабель наклеек, а на проводе с небольшим диаметром, сечение которого не позволяет нанести читабельный идентификатор, можно использовать наклейки-«флажки».

Надписи на кабельных наклейках рекомендуется наносить с помощью офисного лазерного принтера, можно также воспользоваться перманентным маркером. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки», с помощью которого можно создавать или импортировать записи из «Excel» с последующей печатью их на наклейках. Информацию можно выводить на бирку в одну или несколько строк, или даже на всю рабочую площадь, равную 22х34 мм2. ПО «Ассистент маркировки» поставляется бесплатно, и его можно загрузить на нашем сайте, вместе с подробной видео-инструкцией по использованию.

Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий: CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A. Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать бирки для маркировки кабелей.

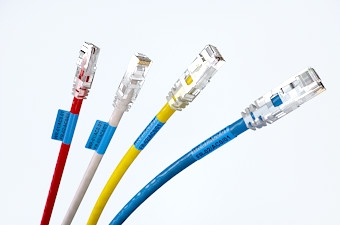

Наклейки синего цвета используются для маркировки информациооных и силовых кабелей, надпись наносится лазерным офисным принтером или маркером.

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
