Наклейки, сиреневого цвета, для маркировки информационного кабеля, патч-кордов c D от 3 до 7 мм., под печать на лазерном принтере

Артикул: CL24-36/MV-PT/UP
Размеры(в x д):
36мм x 24мм
Формат листа:
А4
Область для надписи:
34мм x 22мм
Количество на листе:
49
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Элементы цветовой кодировки достаточно широко применяются на практике для решения основной задачи - разграничения функциональных секций и назначения соответствующих им коммутационных шнуров (патч-кордов). Согласно стандарту маркировки кабельных систем «TIA/EIA-606-A», фиолетовый или сереневый цвет используются для обозначения секции оборудования общего применения (обычные панели отображения кросса, панели отображения портов центрального коммутатора ЛВС и аналогичных устройств).

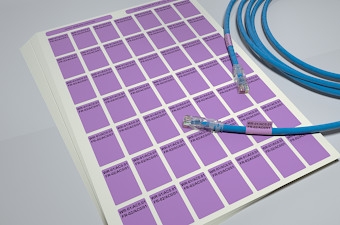

Кабельные стикеры фиолетового (сиреневого) цвета предназначены для маркировки провода диметром 3-7 мм и площадью сечения до 38 мм2. Изготовляются они из полиэстера, размер наклеек ДхВ 24х36 мм, толщина 200 мкм, поверхность матовая. На листе формата А4 находится 49 наклеек. Поставляются они в подрезанном виде, что облегчает и ускоряет их извлечение с листа. Монтаж стикеров возможно в виде обвивающих кабель наклеек, а на проводах с небольшим диаметром, где сечение провода не позволяет нанести читабельную запись, можно использовать наклейки-«флажки».


Надписи на кабельных наклейках рекомендуется наносить с помощью офисного лазерного принтера, можно также воспользоваться перманентным маркером. Тонер лазерного принтера глубоко вжигается в материал, что обеспечивает хорошую читабельность и долговечность надписи. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки». Специальная программа позволяет легко и просто создавать записи буквенно-цифрового или графического вида, а также импортировать данные из «Excel» с последующей печатью на стикерах. Информацию можно выводить на наклейку в одну или несколько строк, или даже на всю рабочую площадь, равную 22х34 мм2.


Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A, а также коаксиального кабеля.
Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать кабельные бирки.

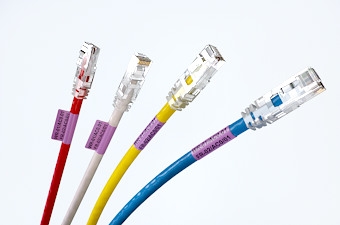

Наклейки сиреневого цвета используются для маркировки информациооных и силовых кабелей, надпись наносится - лазерный офисный принтер или маркер.

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
