Наклейки желтого цвета для маркировки кабеля c D от 3 до 8 мм., под печать на лазерном принтере

Артикул: LPN.DC0008.M0002
Размеры(в x д):
38мм x 25.5мм
Формат листа:
А4
Область для надписи:
36мм x 23.4мм
Количество на листе:
42
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Использование перманентного маркера для нанесения идентификации непосредственно на коммутационные шнуры (патч-корды) в условиях частой перекоммутации является проблемной и недопустимой практикой. Поэтому основным видом идентификации концов кабеля должны стать сменные надписи, которые можно реализовать посредством применения сменных наклеек для маркировки кабеля.

Согласно стандарту маркировки кабельных систем «TIA/EIA-606-A», желтый цвет используется для обозначения секций вспомогательных подсистем (например, сигнализации, инженерного обеспечения здания, оборудования технической безопасности).

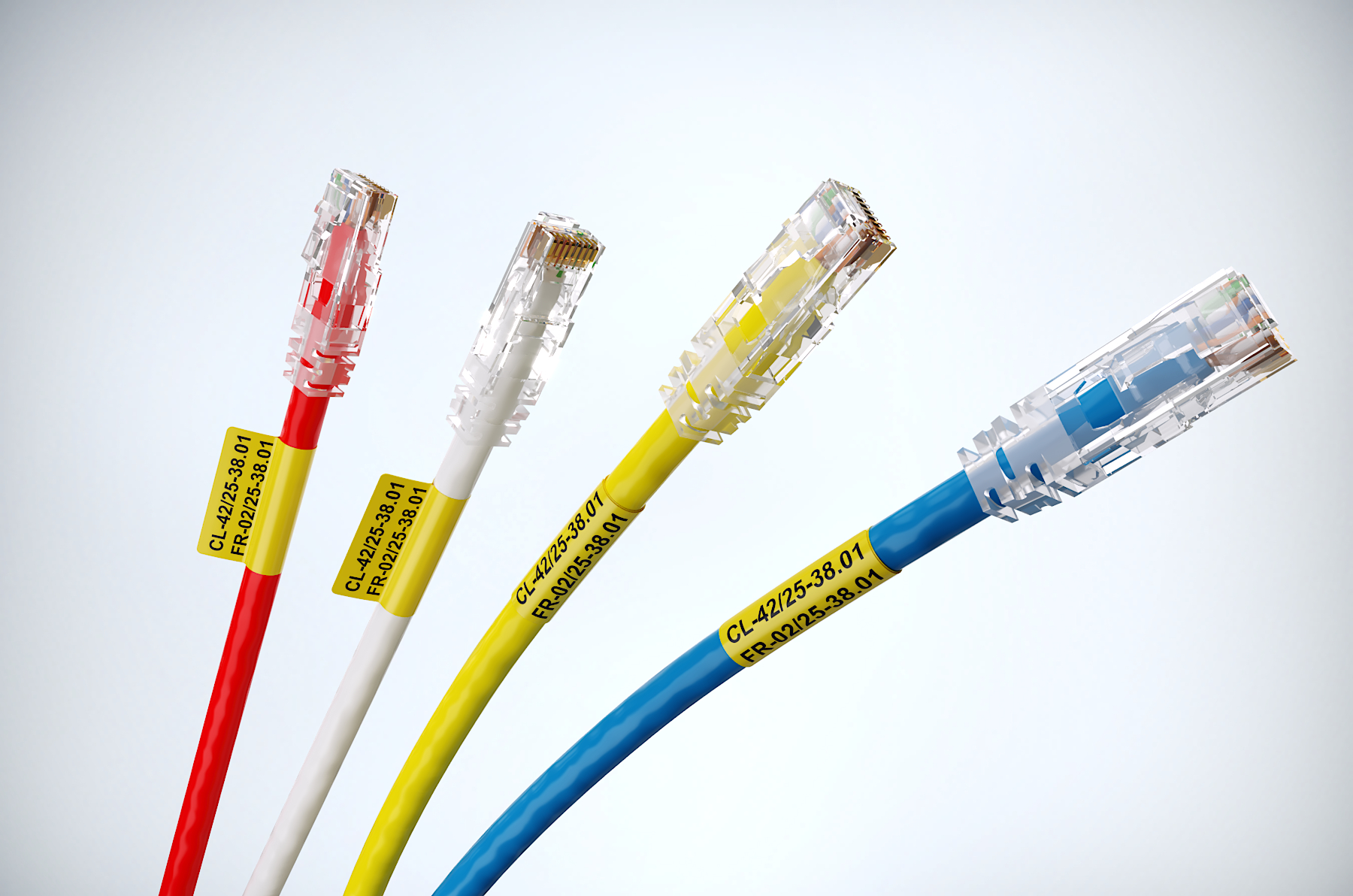

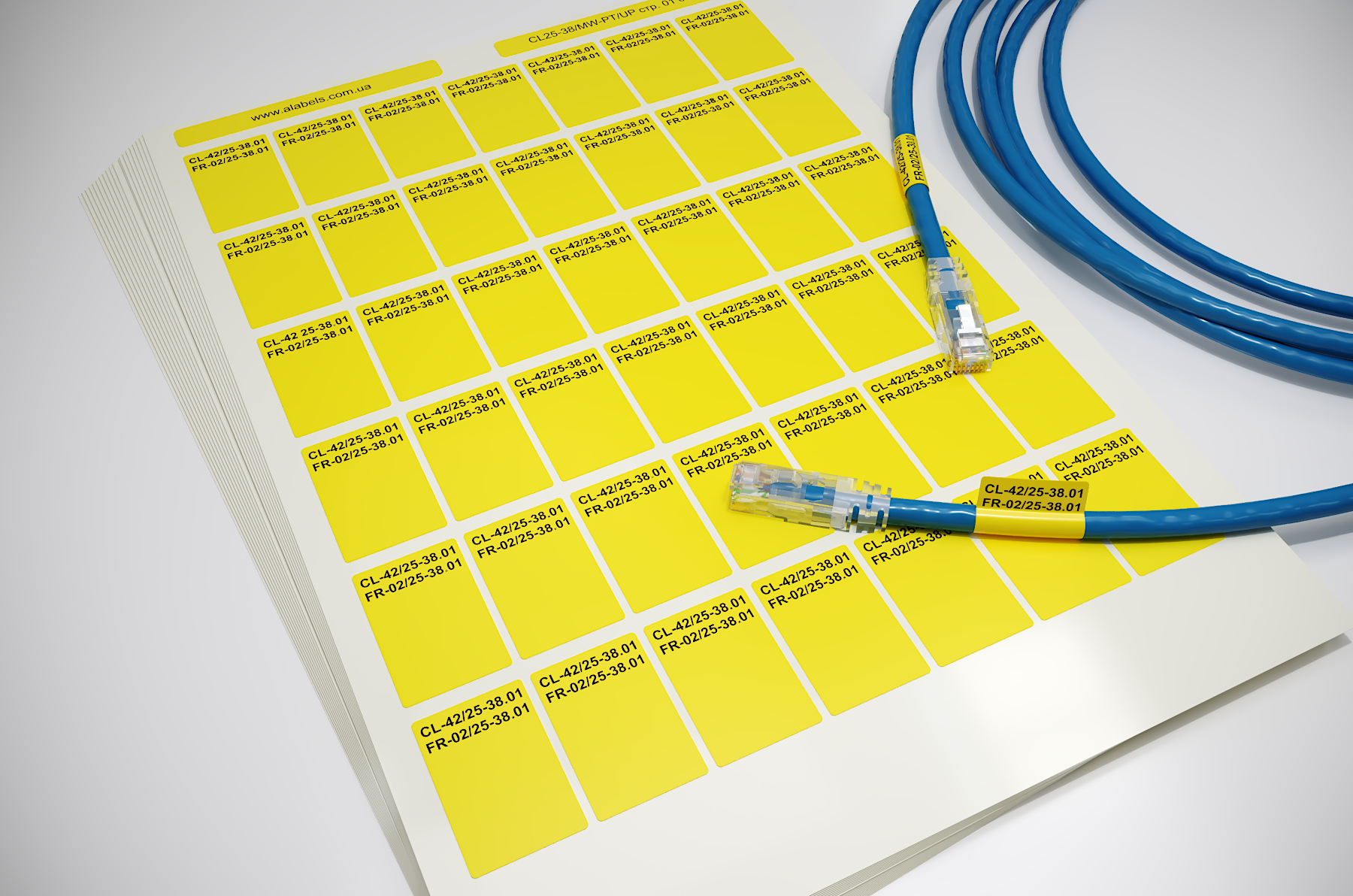

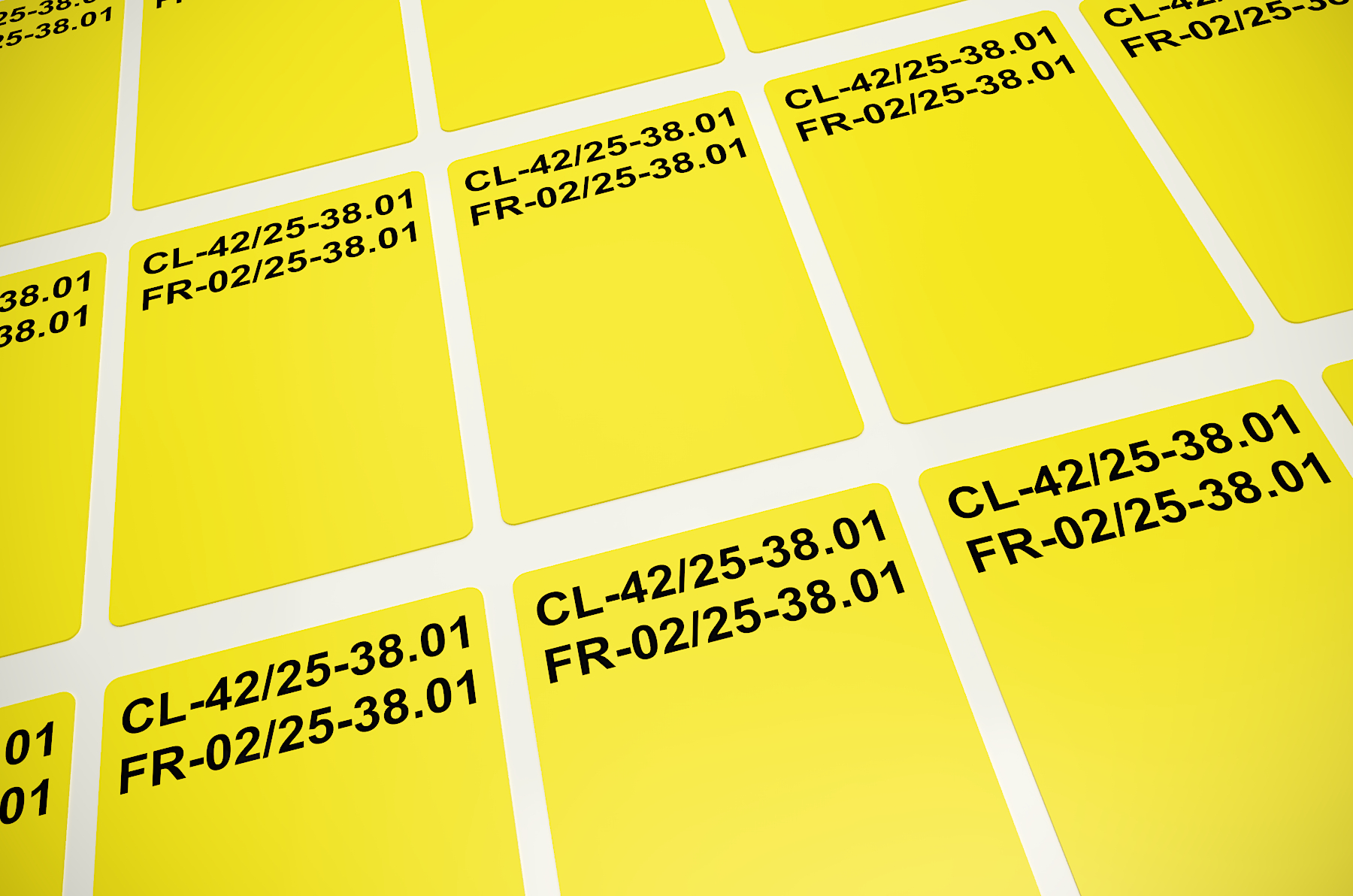

Кабельные стикеры изготовлены из желтого полиэстера, имеют матовую поверхность и предназначены для маркировки провода диметром 3-8 мм с площадью сечения до 56 мм2. Размер наклеек ДхВ 25,5х38 мм, толщина 200 мкм. На листе формата А4 находится 42 наклейки. Они поставляются в подрезанном виде, что облегчает и ускоряет их извлечение с листа. Монтаж стикеров возможно в виде обвивающих кабель наклеек, а на проводах с небольшим диаметром, где сечение кабеля не позволяет нанести читабельную запись, можно использовать как флажок.

Надпись на кабельные наклейки рекомендуется наносить с помощью офисного лазерного принтера, можно также воспользоваться перманентным маркером. Для создания и печати идентификаторов нами было разработано ПО «Ассистент маркировки», с помощью которого создавать записи буквенно-цифрового или графического вида легко и просто. Информацию можно выводить на наклейку в одну или несколько строк, или даже на всю рабочую площадь, равную 23х36 мм2. ПО «Ассистент маркировки» поставляется бесплатно, и его можно загрузить на нашем сайте вместе с подробной видео-инструкцией по использованию.

Рекомендуется использовать наклейки для маркировки силовых, информационных медных кабелей и патч-кордов категорий: CAT 3, CAT 5, CAT 5E, CAT 6, CAT 6A, CAT 7, CAT 7A.  Для маркировки пучков кабелей и кабелей большого диаметра рекомендуем использовать кабельные бирки.

Старый артикул CL25-38/MY-PT/UP

Наклейки желтого цвета используются для маркировки информациооных и силовых кабелей, надпись наносится с помощью лазерного офисного принтера или маркера.

Монтаж наклейки по типу "самообвивающая кабель"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 1


2. Приклейте ту часть наклейки где нету надписи к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4



Монтаж наклейки по типу "флажок"

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках. Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 1


2.Приклейте наклейку по средине, к кабелю патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 2


3. Склейте между собой оба края наклейки.
Руководство по монтажу кабельной маркировки по типу "флажок"  - шаг 3
