Самоламинирующиеся кабельные наклейки для маркировки кабеля, патч-кордов c D от 4 до 7 мм., под печать на лазерном принтере

Артикул: CL25-38/GBT-PT/UP
Размеры(в x д):
38мм x 25.4мм
Формат листа:
А4
Область для надписи:
10.7мм x 23.4мм
Количество на листе:
42
Материал:
Полиестер
Форма:
Прямоугольник
Цвет фона:
Цвет надписи:
Зависит от принтера
Описание Характеристики Инструкция

Самоламинирующиеся наклейки на кабель относятся к основным элементам финишной или технологичной маркировки кабельных магистралей, используемых при построении многофункциональных СКС. Маркеры на кабель предложенного типа применяются для обозначения информационных и силовых кабелей и патчкордов, величина внешнего диаметра которых составляет от 4 мм до 7 мм. Отличительной чертой предложенной продукции является то, что наклейки на кабель этого типа имеют исполнение в синем цвете. Это позволяет получить еще один дополнительный уровень кодирования кабельных сетей: в тех коммутационных местах, где бывает недостаточно обозначать кабели только буквенно-цифровой или графической записью, а необходимо еще цветовое кодирование.. В соответствии со стандартом «TIA/EIA-606-A», в котором закреплены основные аспекты цветовой идентификации элементов СКС, синие кабельные стикера применяются для маркировки горизонтальных подсистем кабельных магистралей.


Исполнение кабельных маркеров

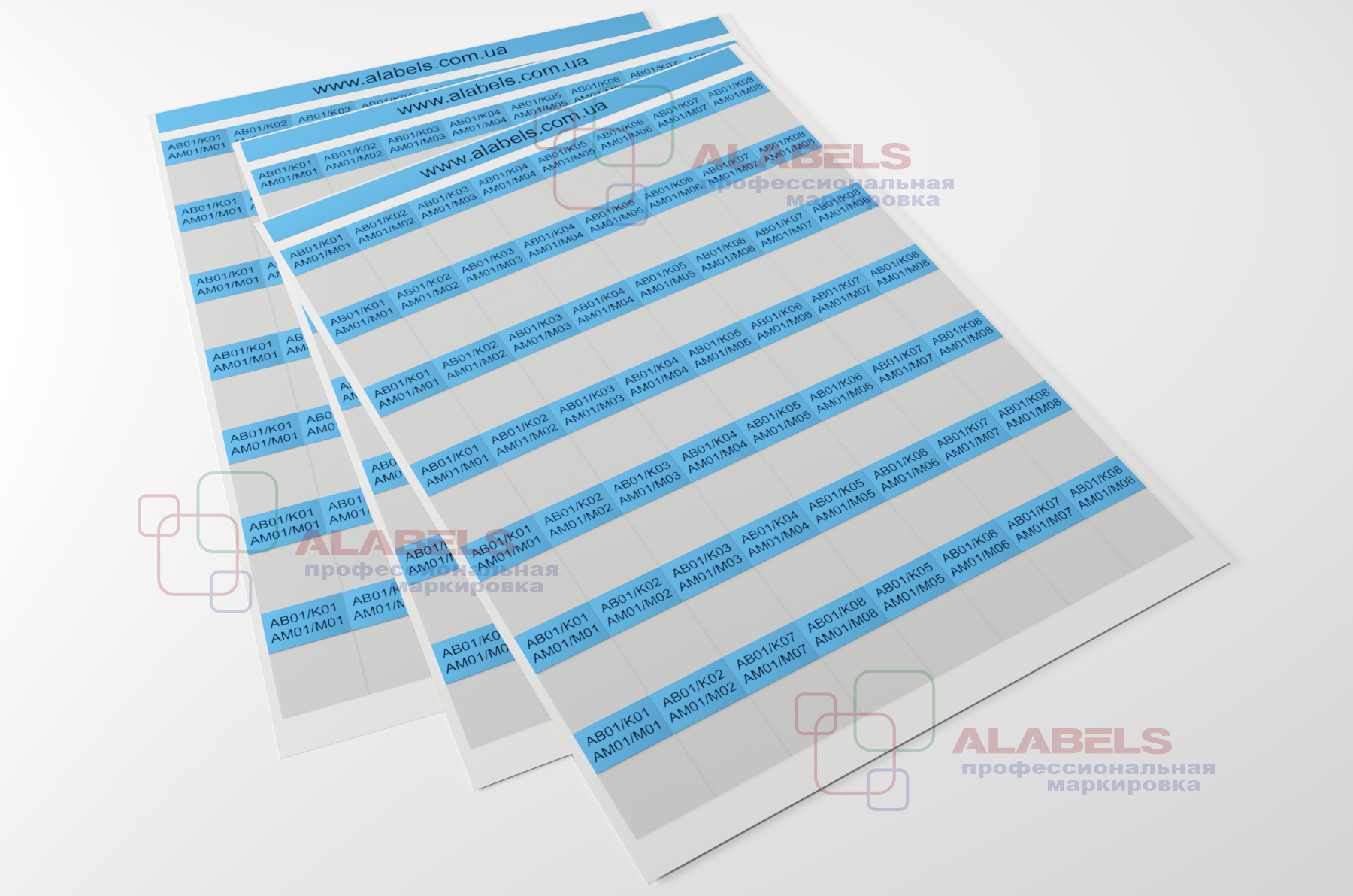

Самоклеющаяся наклейка для кабеля представляет собой этикетку, которая содержит две области – прозрачную - ламинатор и непрозрачную (в данном случаи синюю) - область печати. Прозрачная часть наклейки для маркировки служит для защиты идентификационной надписи от внешних факторов (пыль, влага, механические воздействия).Обратная сторона маркера для кабеля владеет тонкой клеевой основой. Благодаря специальному составу клея обеспечивается надежная фиксация маркера на кабеле на протяжении всего срока эксплуатации, создаваемой СКС. Предложенные кабельные этикетки имеют прямоугольную форму – их размер равен 38мм x 25мм, а толщина составляет не более 0,2 мм. Поставляются наклейки на патчкорды в виде стандартных листов формата А4. На один такой лист помещается 42 стикера.


Нанесение информации на этикетки

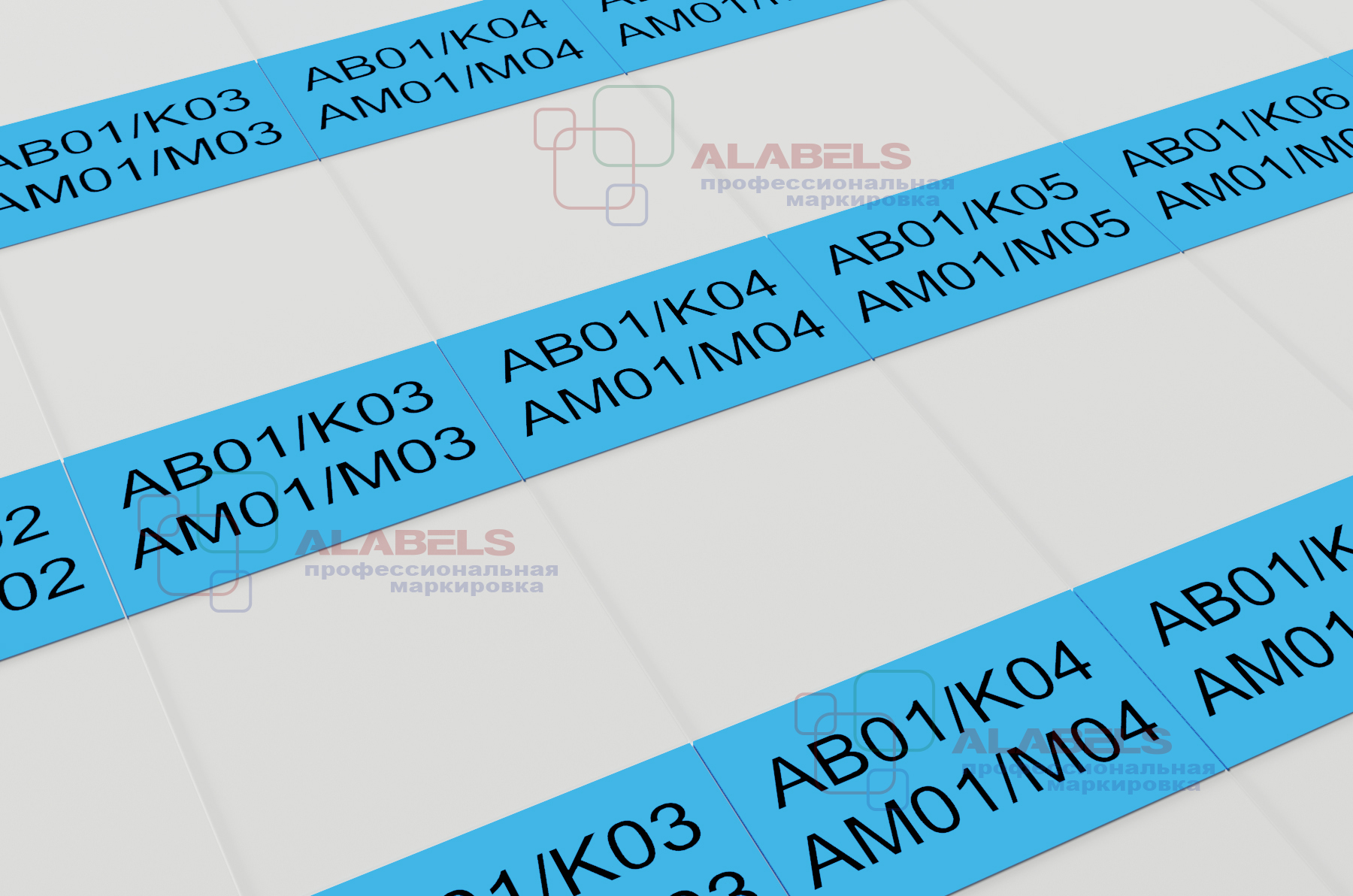

Эффективная кабельная маркировка с помощью самоламинирующихся наклеек будет возможна при правильном нанесении соответствующей информации. На стикера надписи рекомендуется наносить при помощи офисного лазерного принтера а в полевых условиях с помощью перманентного маркера. Для печати на наклейках идентификационных надписей мы рекомендуем использовать ПО «Ассистент маркировки» специально разработанное нами для простой, удобной и легкой печати, его можно скачать в разделе Программное Обеспечение. Область печати составляет 23,4 на 10,7 мм. С помощью этого софта на этикетке может наноситься буквенная или цифровая информация, штрих-коды, пиктограммы и пр. Маркировка для кабеля может использоваться как наклейки, на которых информация печатается в несколько горизонтальных, либо вертикальных строк.


Преимущества самоламинирующихся наклеек Alabels

Маркировка патч-кордов и информационных кабелей с помощью этого типа этикеток имеет ряд преимуществ:широкий температурный диапазон использования маркеров – от -200С до +700С;Ламинация позволяет создать дополнительную защиту надписи, что подходит для использования в агрессивных средах.;возможность нанесения различных надписей на лазерных принтерах с высокой четкостью (600 dpi) и использовать перманентный маркер в полевых условиях.

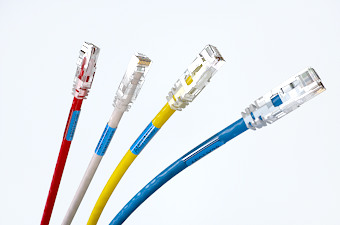

Самоламинирующиеся наклейки синего цвета для маркировки информационных и силовых кабелей, патчкордов.

Монтаж самоламинирующихся наклеек на силовой кабель, информационные патчкорды.

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках.



2. Приклейте ту часть наклейки которая непрозрачна к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 2


 3.Оберните наклейку прозрачной ее частью вокруг кабеля.Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 3


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.
Руководство по монтажу кабельной маркировки по типу "самообвивающая"  на кабель- шаг 4

5. Маркировка кабеля окончена.
