Самоламинирующиеся кабельные наклейки зеленого цвета для маркировки кабеля, патч-кордов c D от 4 до 7 мм., под печать на лазерном принтере

Одними из основных элементов финишной и технологической маркировки кабелей и патч-кордов являются самоламинирующиеся наклейки на кабель. Предложенные наклейки на кабель могут эффективно использоваться для обозначения кабельной продукции, внешний диаметр которой составляет от 4 до 7 мм.


Особенности маркеров

Основным отличием самоклеющейся наклейки на кабель этого типа является цветовое исполнение. Благодаря такому решению можно будет решать задачу идентификации кабельных элементов в тех коммутационных местах, где наличие буквенно-цифровой информации не является достаточным. Цвет маркера для кабеля в этом случае играет роль дополнительного уровня кодирования. Согласно требованиям стандарта «TIA/EIA-606-A» зеленый цвет используется с целью кодировки секций, которые подключаются к внешним сервисам. Например, коммутация панелей соединительных линий с вводным кроссом. Используя зеленые кабельные стикера можно эффективно выполнить разграничение функциональных секций и назначенных для них патч-кордов.


Что собой представляет кабельный маркер?

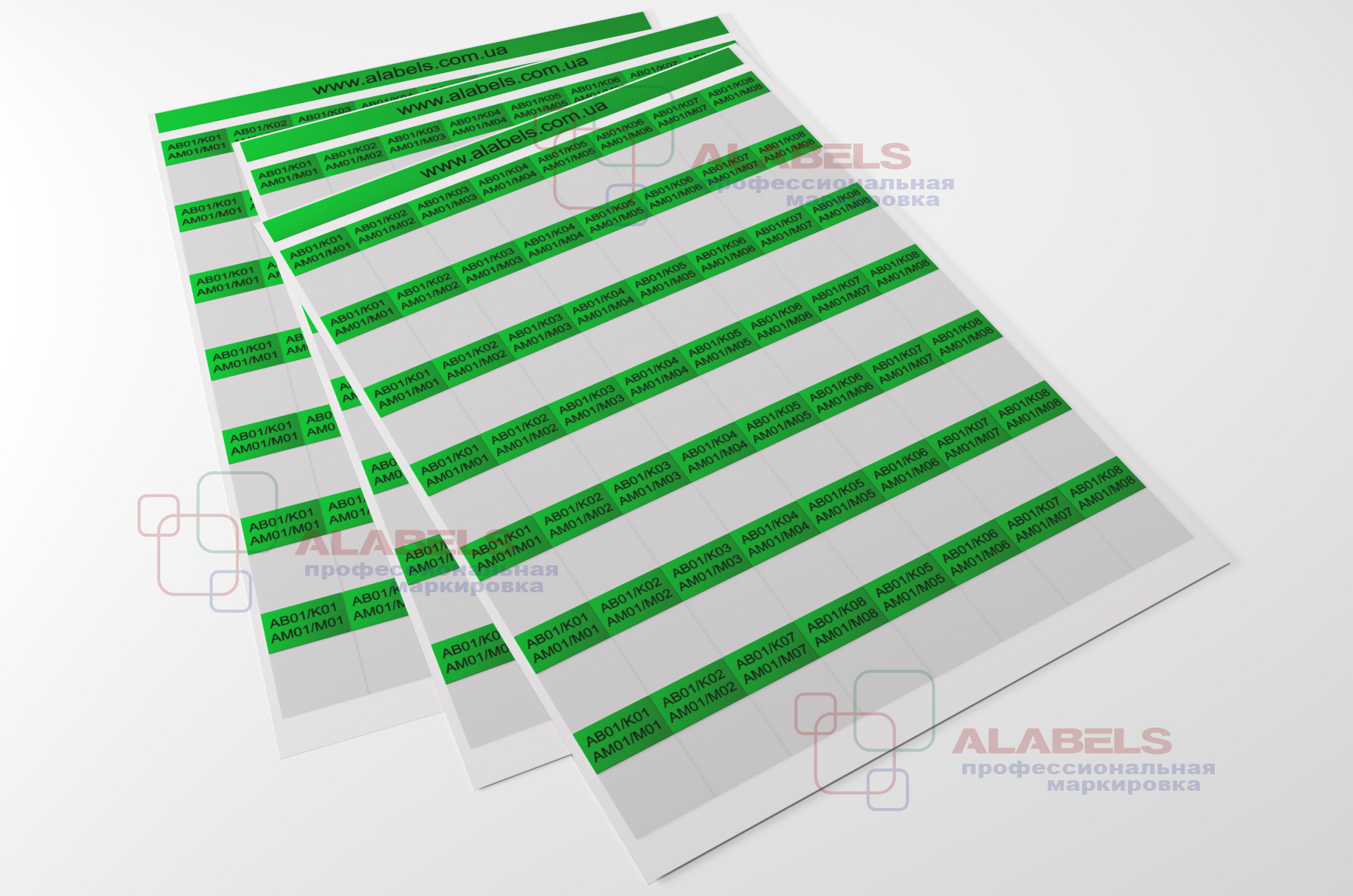

Самоклеющиеся наклейки для кабеля – это специальные маркеры, которые владеют двумя функциональными областями. Прозрачная область играет роль ламинатора и надежно защищает маркер от внешней среды, а непрозрачная часть, в нашем случае зеленая, используется для печати информации. Для эффективного монтажа наклейки на патчкорды и кабель на ее обратной стороне нанесен специальный клеевой состав, который надежно фиксирует маркер, и исключат его смещение на протяжении всего срока службы СКС. Кабельные этикетки этого вида реализованы в прямоугольной форме с размером 38мм x 25мм и толщиной не больше 0,2мм. Реализуются кабельные маркеры листами А4, на каждом из которых имеется по 56 отдельных стикеров.


Процесс нанесения информации

Чтобы маркировка кабелей была эффективным идентификатором важно правильно нанести соответствующую надпись. Для реализации этой процедуры можно использовать стандартный офисный принтер. Чтобы упростить процесс размещения требуемой надписи в выделенном для печати поле величиной 23,4ммх10,7мм рекомендуется пользоваться специальным софтом «Ассистент маркировки». Использование этой программы позволит наносить на этикетку цифро-буквенную информацию, штрих коды, пиктограммы и пр. Наносимая информация может располагаться вертикально или горизонтально. Цвет шрифта зависит от принтера. Ознакомиться с возможностями этого ПО и бесплатно закачать его можно в разделе сайта «ПО для маркировки». В полевых условиях наносить информацию на этикетки для маркировки СКС можно с помощью перманентного маркера, который также можно купить у на нашем сайте.


Преимущества наклеек Alabels

Кабельная маркировка с помощью таких самоклеющихся этикеток владеет следующими преимуществами: ламинирование обеспечивает высокий уровень защиты в агрессивной среде; на наклейку можно наносить различную информацию; напечатанные надписи отличаются высоким качеством (600 dpi); возможна маркировка в полевых условиях с помощью перманентного маркера; использование маркера допускается в широком интервале температур: от -20С до +70С.

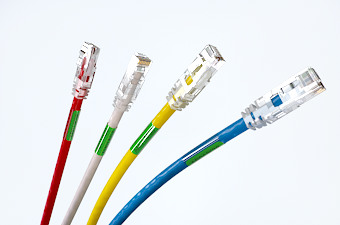

Самоламинирующиеся наклейки зеленого цвета для маркировки информационных и силовых кабелей, патчкордов.

Монтаж самоламинирующихся наклеек на силовой кабель, информационные патчкорды.

1. Распечатайте на принтере с помощью ПО "Ассистент маркировки" надписи на наклейках.



2. Приклейте ту часть наклейки которая непрозрачна к кабелю, патч-корду на расстоянии 2- 2,5 см от места окончания конектора или конца кабеля.



 3.Оберните наклейку прозрачной ее частью вокруг кабеля.


4.После полного приклеивания проводите пальцем на стыке склеивания края наклейки с основной частью наклейки.

5. Маркировка кабеля окончена.
